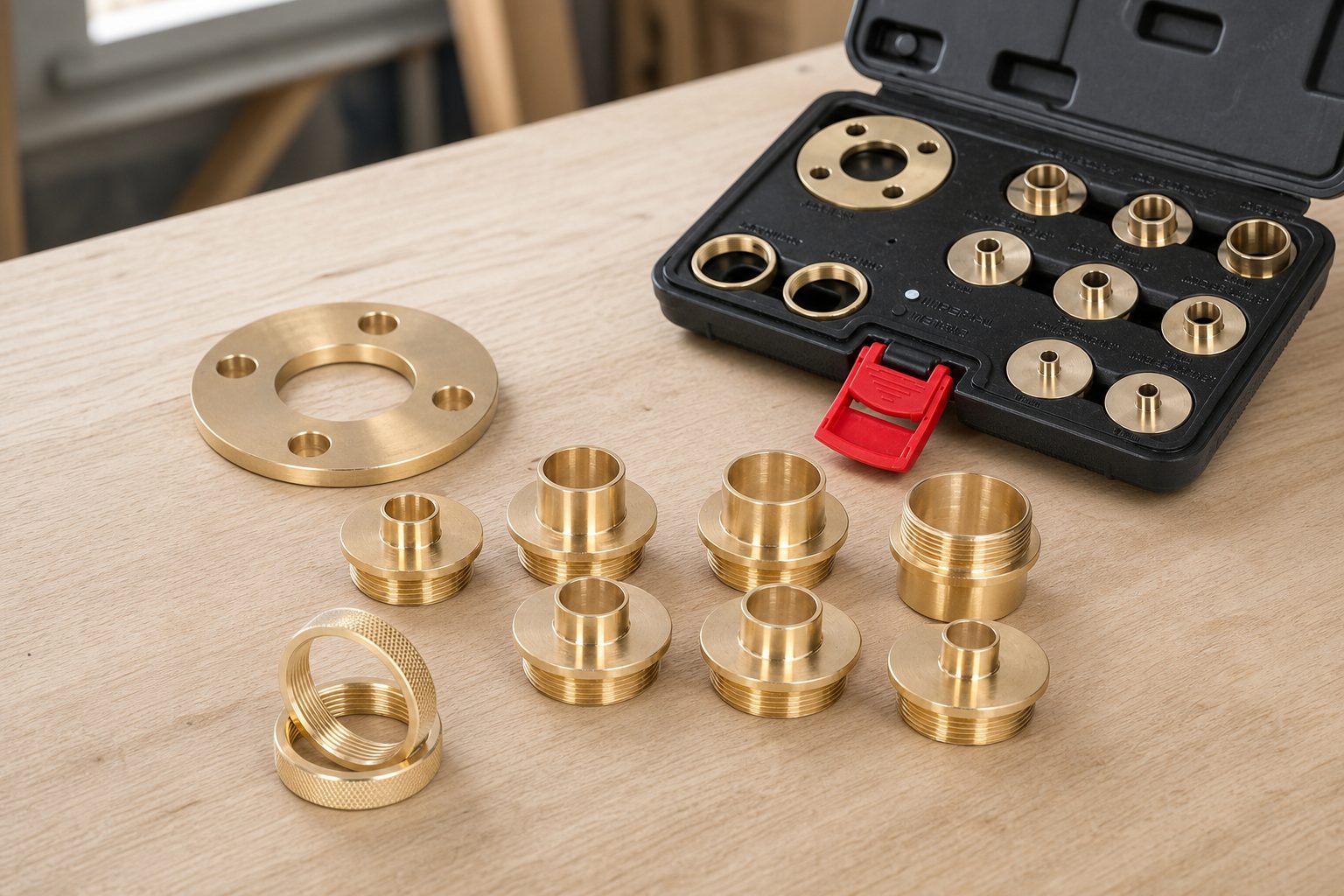

11dílná mosazná sada kopírovacích pouzder pro frézku usnadní přesné šablonování, ale je třeba zkontrolovat kompatibilitu Porter-Cable

Mosazná kopírovací pouzdra pro horní frézku jsou jednoduchý truhlářský systém, který umožňuje vést frézu podle šablony, aniž by se samotný břit šablony dotýkal.

Tato 11dílná sada používá klasický rozměr Porter-Cable style a obsahuje několik průměrů vodicího pouzdra, upevňovací matice a podle konkrétní sady také centrovací nebo frézovací prvek.

U podobného příslušenství je nejdůležitější přesnost obrábění a kompatibilita se základnou frézky. Nejde o univerzální standard, který automaticky pasuje na každou horní frézku.

Jak funguje vodicí pouzdro?

Kopírovací pouzdro se namontuje do základny frézky.

Jeho válcový nos přesahuje pod základnu a při práci se opírá o hranu šablony.

Fréza se otáčí uvnitř pouzdra.

Výsledný tvar proto není přesně totožný s otvorem šablony – mezi frézou a pouzdrem vzniká odsazení.

Právě s tímto odsazením je při šablonování nutné počítat.

Porter-Cable style je rozšířený, ale ne zcela univerzální

Tento typ pouzder používá rozměr označovaný jako Porter-Cable style.

Mnoho frézek jej podporuje přímo nebo prostřednictvím univerzální pomocné základny.

Některé značky však používají vlastní rozměry.

U systémů Festool, Bosch, Makita nebo dalších může být zapotřebí adaptér.

Nezávislé uživatelské zkušenosti s podobnou 11dílnou sadou uvádějí například kompatibilitu s Porter-Cable a vybranými základnami Makita, ale ne automaticky s každou frézkou Festool bez adaptéru.

Mosaz má pro vodicí pouzdro dobré vlastnosti

Mosaz je u vodicích pouzder oblíbená proto, že:

• nekoroduje jako běžná ocel,
• má hladký povrch,
• dobře se obrábí,
• při kontaktu se šablonou je relativně šetrná,
• má dostatečnou tuhost.

Kvalitní obrábění je však důležitější než samotný materiál.

Pokud je pouzdro excentrické, fréza nebude přesně kopírovat tvar.

Vycentrování vůči fréze je zásadní

Po montáži pouzdra je třeba ověřit, zda je jeho otvor vycentrovaný vůči vřetenu frézky.

Pokud je pouzdro o 0,5 mm mimo střed, může mít výsledek různá odsazení podle směru pohybu.

Profesionální praxe proto používá centrovací trn nebo kužel.

Pokud sada obsahuje centrovací prvek, vyplatí se jej použít při každé výměně základny.

Tloušťka šablony musí být větší než přesah nosu

Nezávislé hodnocení podobné sady upozorňuje na praktický problém:

u velmi tenké šablony může nos pouzdra přesahovat celou její tloušťku a dotýkat se obrobku.

To znemožní správné vedení.

Při práci je proto potřeba:

1. změřit délku vodicího nosu, 2. použít dostatečně silnou šablonu, 3. nastavit hloubku frézy tak, aby pouzdro nepřekáželo.

U 6 mm tenké překližky může být některé pouzdro už příliš dlouhé.

K čemu slouží různé průměry?

Menší pouzdro je vhodné pro:

• malé otvory,
• detailní šablony,
• jemné ornamenty.

Větší pouzdro:

• lépe zvládá velké frézy,
• má větší kontaktní plochu,
• může být stabilnější u velkých šablon.

Výběr závisí na průměru frézy a požadovaném odsazení.

Odsazení lze snadno vypočítat

Pokud má vodicí pouzdro vnější průměr 16 mm a fréza má 8 mm, odsazení je:

(16 − 8) / 2 = 4 mm.

Šablona tedy musí být posunutá o 4 mm od požadované hrany výsledného řezu.

Při tvorbě vlastních šablon je tento výpočet základem.

Velkou výhodou je opakovatelnost

Vodicí pouzdro má největší smysl tehdy, když se stejný tvar vyrábí opakovaně.

Použití:

• zadlabání,
• kapsy na panty,
• vložky,
• nápisy,
• otvory podle šablony,
• kopírování tvarů,
• výroba několika stejných dílů.

Bez pouzdra by bylo potřeba použít kopírovací frézu s ložiskem nebo jinou techniku.

Pouzdro chrání šablonu před frézou

Břit se šablony nedotýká.

To je výhoda u šablon z MDF, akrylu nebo překližky.

Fréza s ložiskem může při chybě nebo vůli poškodit hranu šablony. Pouzdro zajišťuje kontakt prostřednictvím hladkého mosazného povrchu.

Nezávislá hodnocení levné sady jsou překvapivě dobrá

Uživatelé této 11dílné sady hodnotí zpracování většinou velmi pozitivně.

Opakovaně zmiňují:

• přesné obrábění,
• dobré balení,
• hladké závity,
• dobrý poměr ceny a počtu pouzder.

U levného příslušenství je však po rozbalení třeba zkontrolovat:

• otřepy,
• souosost,
• závity,
• rovinnost matice.

Není potřeba používat všech 11 dílů najednou

Sada obsahuje několik průměrů, protože různé projekty vyžadují odlišné kombinace.

V dílně se často stává, že uživatel pravidelně používá jen 2–3 velikosti a ostatní zůstávají jako rezerva.

Výhodou kompletu je, že při dalším projektu je už k dispozici správný rozměr.

Hlavní vlastnosti 11dílné sady

Pro koho je sada vhodná?

Největší smysl dává truhláři, který:

• pracuje se šablonami,
• frézuje panty nebo zadlabání,
• vyrábí opakované díly,
• má kompatibilní základnu frézky.

Vyplatí se mosazná sada vodicích pouzder?

Pokud frézka podporuje standard Porter-Cable, ano.

Za relativně málo peněz přidá systém, který je při práci se šablonami velmi univerzální.

Nejdůležitější je správné vycentrování a výpočet odsazení. Samotné pouzdro přesnost nezajistí, pokud je špatně namontované nebo pokud šablona není navržená pro jeho rozměr.
