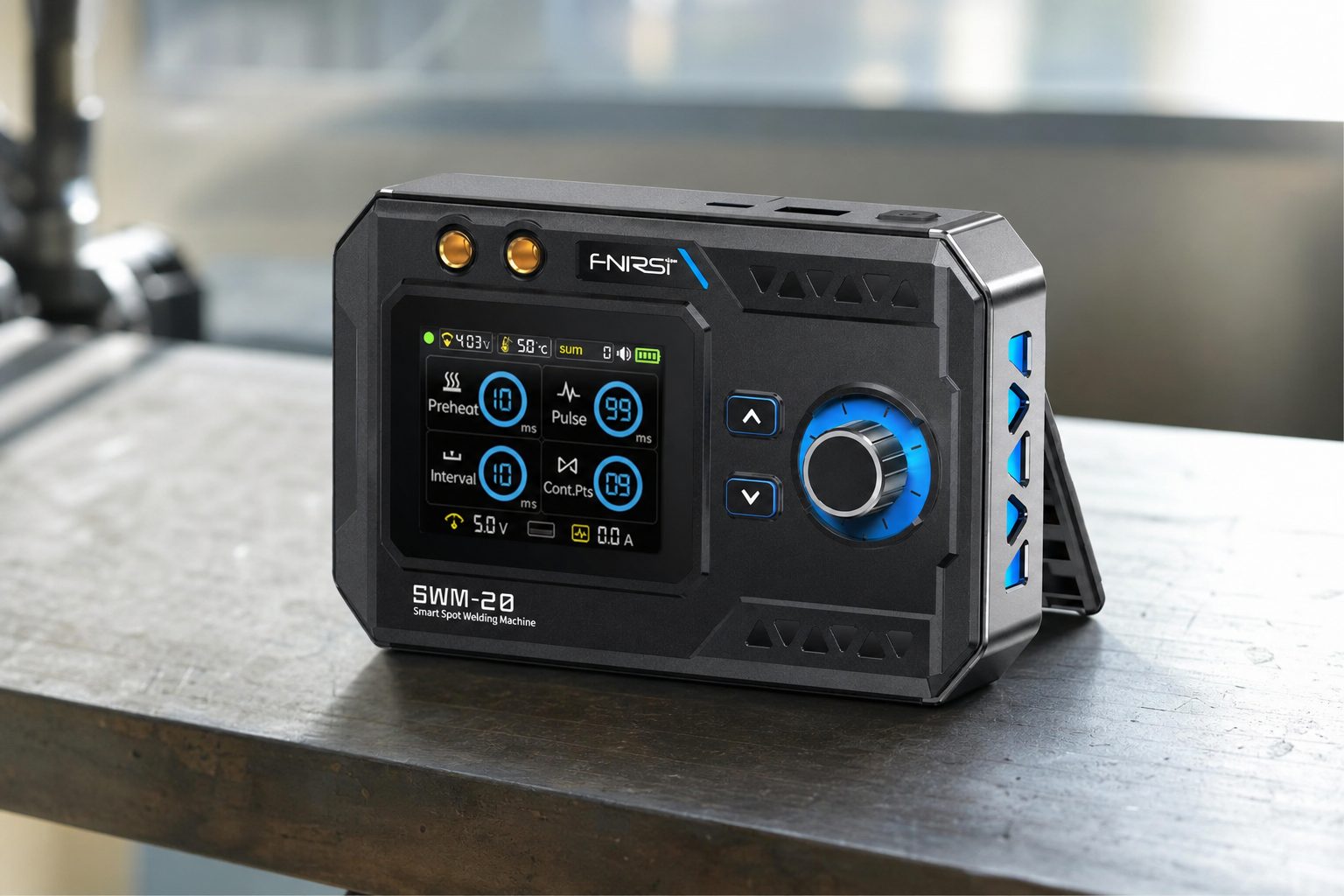

FNIRSI SWM-20 je přenosná bodová svářečka s proudem až 1200 A, dvojitým pulzním režimem a baterií 5000 mAh

FNIRSI SWM-20 je přenosná bodová svářečka určená především ke spojování tenkých kovových pásků při výrobě a opravách bateriových packů. Oproti jednoduchým levným bodovým svářečkám nabízí dvojité pulzní svařování, maximální deklarovaný proud 1200 A, 2,4palcový TFT displej, detailní nastavení pulzů a vestavěnou baterii 5000 mAh.

Největší výhodou je, že uživatel nemusí pracovat pouze s několika přednastavenými stupni výkonu. SWM-20 umožňuje nastavit předehřev, hlavní pulz, interval i počet bodů, takže ji lze lépe přizpůsobit různým materiálům a tloušťkám.

Dvojité pulzní svařování má praktický význam

FNIRSI používá systém dual-pulse. První pulz má připravit kontaktní plochu a omezit vliv oxidace, druhý pak vytvoří samotný spoj.

Při bodovém svařování bateriových pásků je velmi důležitá konzistentnost. Příliš slabý bod se může časem uvolnit, příliš silný pulz může pásek propálit nebo zbytečně přehřívat článek.

Právě proto je možnost jemného nastavení užitečnější než samotné marketingové číslo maximálního proudu.

Maximální proud 1200 A

Výrobce uvádí špičkový svařovací proud až 1200 A.

U podobného zařízení nejde o trvalý proud, ale o velmi krátký pulz. Skutečný výsledek závisí na tloušťce pásku, materiálu, čistotě kontaktů, tlaku elektrod a nastaveném čase.

SWM-20 se proto hodí na tenké pásky, nikoli jako náhrada klasické svářečky na ocelové konstrukce.

Jaké materiály zvládne?

Oficiální technické údaje rozlišují maximální tloušťky podle materiálu:

Tyto hodnoty je třeba chápat jako horní limity výrobce. Při práci s bateriemi je lepší nejprve provést zkušební spoje na stejném materiálu a teprve potom svařovat přímo na články.

Velmi široké možnosti nastavení

SWM-20 nabízí víc než jednoduchou volbu „slabé / střední / silné“.

Nastavit lze například:

• předehřev přibližně 1 až 10 ms,
• hlavní pulz přibližně 1 až 99 ms,
• interval mezi pulzy,
• počet opakovaných bodů,
• zpoždění aktivace,
• rozestup opakovaných svarů.

Výrobce uvádí více než 10 000 kombinací nastavení. V praxi je podstatné, že uživatel může měnit parametry podle konkrétního pásku.

2,4palcový TFT displej

Přední stranu tvoří 2,4″ barevný TFT displej s rozlišením 320 × 240 px.

Zobrazuje nastavené parametry, napětí, teplotu a pracovní stav. Ovládání zajišťuje otočný enkodér spolu s fyzickými tlačítky.

To je příjemný rozdíl oproti jednoduchým bodovým svářečkám s několika LED diodami, u kterých uživatel často přesně neví, co má nastaveno.

Baterie 5000 mAh a přibližně 1500 bodů

SWM-20 má vestavěnou baterii s kapacitou 5000 mAh. Výrobce uvádí až přibližně 1500 svařovacích cyklů na jedno nabití, skutečný počet však bude záviset na intenzitě pulzů.

Nabíjení probíhá přes USB-C při 5 V / 2,1 A.

Praktické je, že zařízení lze použít také jako powerbanku 5 V / 2,1 A.

Měděná svařovací pera

Svařovací pera používají kontaktní části z 99,9% mědi, což pomáhá snižovat elektrický odpor a odvádět teplo.

Výrobce uvádí pera dlouhá přibližně 32 cm a v balení jsou také náhradní hroty.

Osm bezpečnostních ochran

FNIRSI uvádí ochranu proti:

• přehřátí,
• podpětí,
• přebití,
• nadměrnému vybití,
• zkratu,
• nízké teplotě,
• nárazu,
• problémům se stabilizací napětí.

Při práci s Li-ion články je však stále třeba dbát opatrnosti. Bodová svářečka pracuje s velmi vysokým pulzním proudem a nesprávně přiložené elektrody mohou způsobit zkrat.

Co říkají uživatelé?

Zkušenosti majitelů SWM-20 jsou většinou pozitivní, zejména při svařování niklových pásků.

Opakuje se však jedna praktická poznámka: zpočátku je třeba věnovat čas nalezení správného nastavení pro konkrétní materiál. Jeden uživatel například uvedl, že u čistého niklu o tloušťce 0,15 mm musel několikrát upravit kombinaci předehřevu a hlavního pulzu, než dosáhl pevného spoje.

Nejde o nevýhodu samotného přístroje, ale o přirozenou vlastnost nastavitelné bodové svářečky.

Hlavní parametry FNIRSI SWM-20

Pro koho je SWM-20 vhodná?

Největší smysl dává uživatelům, kteří opravují nebo sestavují bateriové packy, pracují s niklovými pásky nebo potřebují malé přesné bodové svary.

Pro úplné začátečníky je výhodou displej a přednastavené režimy, před prací s Li-ion články je však vhodné nacvičit nastavení na bezpečném zkušebním materiálu.

Vyplatí se FNIRSI SWM-20?

SWM-20 je zajímavá především tím, že kombinuje velmi jemné nastavení, dvojité pulzní svařování a přenosné bateriové provedení.

Pokud potřebuješ svařovat převážně niklové pásky na články, nabízí větší kontrolu než jednoduché levné bodové svářečky. Výkon 1200 A není třeba považovat za jediný rozhodující údaj – větší hodnotu má možnost přesně nastavit časování a opakovat stejně kvalitní spoj.
